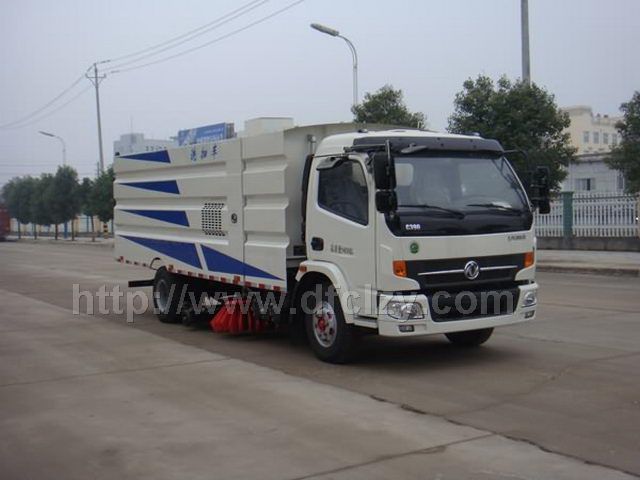

東風凱普特C390洗掃車采用東風凱普特C390型國Ⅳ二類底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、垃圾箱自潔，掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成：
1、東風凱普特C390（軸距4400）型國Ⅳ二類底盤，配備康明斯160馬力發動機，駕駛室可翻轉，斷氣剎，方向助力，8.25R16鋼絲胎，局部雙層大梁。
2、副發動機采用性能強勁的江西五十鈴62Kw渦輪增壓發動機。
3、自動離合器驅動風機和高壓水泵，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。
4、采用洛陽上市公司，北玻臺信大功率耐磨免維護離心風機，無噪音，效率高風量大，使用壽命長。
5、高壓水泵采用合資國際知名T7012IR型柱塞柱，流量合適，壓力高，允許最高壓力達到10MPa。
6、清水箱充分利用了車載空間，容量大，容積達5m³，內置水位報警器，水箱內部做防腐，防銹，防毒處理，使水泵運行更安全，保障了清掃的效率。
7、垃圾箱采用雙層內膽不銹鋼結構，內部加裝過濾網板，能有效地防止樹葉、塑料袋之類的輕飄物堵塞風口及灰塵的排出。內置污水報警系統，通過后門處污水閥方便的將污水排至下水道，最大限度的利用了垃圾箱裝載垃圾的空間。廂體采用傾翻卸料，帶高壓沖洗自潔裝置。
8、自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。
9、左右立掃為單掃盤，減少了掃刷的數量和掃刷消耗量，能降低使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開控制，可實現右掃和全掃等不同的作業模式。
10、寬吸嘴的吸口寬度達到1800mm，確保作業總寬度大于2.8m。4個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。
11、吸盤內有噴水桿，高壓洗滌噴嘴布置在吸盤內部，不但清洗效果好，還能最大限度減少高壓水氣流沖起污物產生的二次污染。左右噴桿安裝在吸盤上，隨吸盤升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到最佳清洗效果。
12、車廂尾部帶可調節的霧狀噴水桿，在節約水的同時消除二次污染及美化路面的效果。
13、駕駛室手動按鈕式液壓系統驅動左右立掃升降、左右掃肋旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。
14、掃盤擺線馬達采用美國伊頓原裝進口，使用壽命長穩定可靠，故障率低。
15、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。
16、采用華德液壓電磁閥，關鍵電控元件采用德國西門子電器開關，可靠性高，使用壽命長。
17、液壓元件采用集成疊加設計，駕駛室電液集中控制，操作方便。
18、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。
19、后部采用LED箭頭燈警示燈，保證行車作業安全。
20、非不銹鋼件經電泳防銹處理，經久耐用。
21、副架承重梁用截面長160mm寬80mm厚10mm的方鋼焊接而成，保障了整車安全性，讓車輛行駛更安全。
22、外觀造型電腦設計，高位側裙，曲面過渡，整體協調勻稱。達到低油耗，低噪音，流線型外觀設計。
二、東風凱普特C390洗掃車 主要技術參數
1. 整車外形尺寸：長7600mm寬2260mm高2720mm
2. 車輛總質量：9400Kg額定載質量：1500Kg 整備質量：7705Kg
3. 本車最高時速可達到115Km/h，清掃速度：3-25Km/h
4. 清掃效率：≥95%
5. 最大吸入粒度：200mm
6. 垃圾箱最大卸料角：45°
7. 最大清掃寬度：2.8m
8. 最大清掃能力：70000㎡/h
9. 液壓油箱容量：60L
10.副發動機工作轉速：1750r/min
11.溢流壓力：10MPa
12.垃圾箱容積：4m³
13.水箱容積：5m³
三、 東風凱普特C390洗掃車 底盤技術參數
1. 底盤型號：DFA1090SJ11D5
2. 軸距：4400mm
3. 排放標準：GB3847-2005,GB17691-2005國Ⅳ
4. 輪胎規格：8.25-16LT 14PR,8.250R16LT 14PR
5. 輪胎數：6個
6. 駕駛室準乘人數：3人
7。發動機型號：ISB3.9-125E40A 東風凱普特C390洗掃車：13971794033 |
